PFCU20-40W4GM2(1/18)

φ20 減速機一体型 PM2相ステッピングモーター

ステッピングモーター単体よりも細かい分解能、高いトルクが必要な場合に
ギヤヘッド選定に悩むことなく使えて便利です。

φ20 減速機一体型 PM2相ステッピングモーター
ステップ角度：0.5度/step
高強度の金属ギアタイプです。

基本回路図・結線図・型名 CADダウンロード

仕様

励磁方式   2-2
ステップ角度 ° 0.5
1回転ステップ数   720
使用温度範囲 ℃ -10 ～ +50
絶縁区分   E
コイル名   W
コイル端電圧 V 5.5 ※1 ※2
巻線抵抗 Ω/φ 40
巻線インダクタンス mH/φ 59
常用ギヤ強度 mN･m 20
破壊ギヤ強度 mN･m 60
ギヤ比   1/18
バックラッシュ   7°以下
温度上昇 K 70
質量 g 28
巻線仕様   バイポーラ

※1　定格電圧以外でご使用される場合は、当社へお問い合わせ下さい。
※2　定電流駆動でご使用される場合は、こちらもご覧ください。

外形図

※クリックすると拡大します。

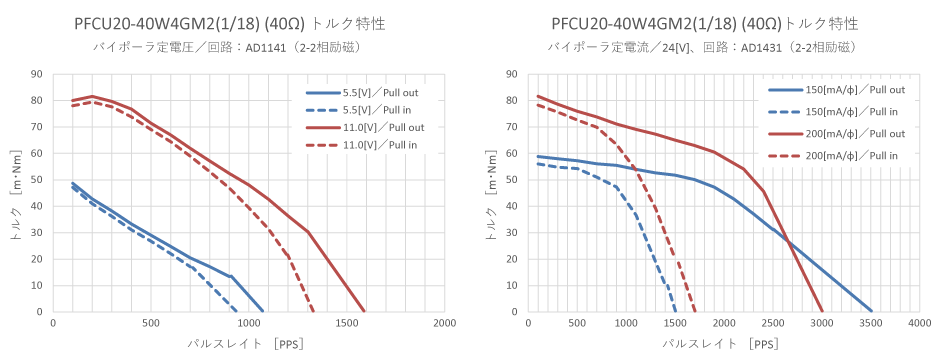

トルク特性

※トルク特性は参考値です。保証値ではありません。
※クリックすると拡大します。

PFCU20シリーズ

型番 ステップ角度（°） コイル端電圧(V) 巻線仕様
PFCU20-40W4GM2(1/10) 0.9 5.5 バイポーラ
PFCU20-40W4GM2(1/18) 0.5 5.5 バイポーラ
