近日発売予定 特許出願済み

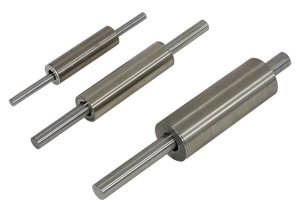

磁気の特殊配列を利用した日本パルスモーター独自のマグネット式カウンターバランスです。
シャフトモーターを垂直方向に使用する際、重力をキャンセルする目的で使用します。
シャフトモーターの垂直方向使用で以下のお困りごとはございませんか？
★電源OFF時に保持力がないので最下点まで落下してしまう。
★現状の位置を維持するだけでも保持のために推力が必要。
★コイルが発熱してしまう。
★大型のシャフトモーターを選択する必要がありコストアップに繋がる。
⇒ その対策としてマグネット式カウンターバランス〖gLESS〗が最適です！
特徴・ラインアップ
・非接触により安定した動きとメンテナンスフリー
・可動範囲の定数がばねと異なりほぼ一定で、サーボ制御が安定。（整定時間・精度／定速性能／安定した推力制御）
・マグネットの特殊配列を採用することで外側への磁束漏れが、極小になるためシャフトモーターや磁気式エンコーダの近くでも配置可能
・ランニングコストがかからない
・モーターサイズを小型にできるため、コストダウン、省エネ効果が大きく期待できる
・可動範囲の定数がばねと異なりほぼ一定で、サーボ制御が安定。（整定時間・精度／定速性能／安定した推力制御）
・マグネットの特殊配列を採用することで外側への磁束漏れが、極小になるためシャフトモーターや磁気式エンコーダの近くでも配置可能
・ランニングコストがかからない
・モーターサイズを小型にできるため、コストダウン、省エネ効果が大きく期待できる
| サイズ | 発生推力 | 可働ストローク |
| Φ13 | 2.66N | 40mm |
| Φ18 | 6.1N | 40mm |
| Φ26 | 19.6N | 40mm |
垂直方向自重キャンセルの種類と比較
| gLESS | 他社マグネットスプリング | ばね | エアーシリンダ | カウンターバランス | |
| 非接触 | ◎ | ◎ | △ | △ | ☓ |
| サーボ制御の安定性 | ◎ | ◎ | △ | △ | ◯ |
| 高速運転 | ◎ | ◎ | ◯ | △ | ☓ |
| バランス定数の変化 | ◎（変化なし） | ◎（変化なし） | ☓（変化あり） | ☓（変化あり） | ◎（変化なし） |
| 経年変化 | ◎（変化なし） | ◎（変化なし） | ☓（変化あり） | ☓（変化あり） | ☓（変化あり） |
| メンテナンス性（耐久性） | ◎ | ◎ | △ | ☓ | △ |
| 磁束漏れ | ◎（なし） | ☓（あり） | - | - | - |
| 組込みやすさ | ◎ | ◎ | ◎ | △ | △ |
| コンタミ性 | ◎ | ◎ | △ | △ | ☓ |
| コスト | ◯ | △ | ◎ | ◯ | ◯ |
| ストローク対応 | △ | △ | △ | △ | ◎ |
紹介動画
gLESSの特徴を紹介した動画です。
