日本パルスモーターはポルテスキャップ社の正規代理店です。
たったひとつの完璧なモータでお客様のすべての要求に応えることはできません。
高いスピードが必要、高トルクが必要、その両立が必要など…具体的な性能要件が決まってる場合や、まずはコストからとお考えの方。
ポルテスキャップの「Ultra ECTM」は、お客様の多様なニーズにお応えいたします。

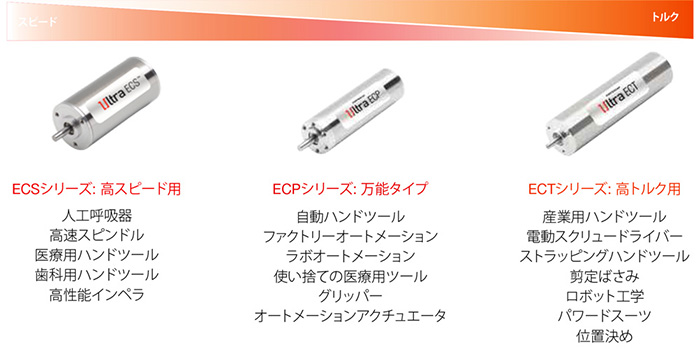

用途に合わせた３種類をラインナップ

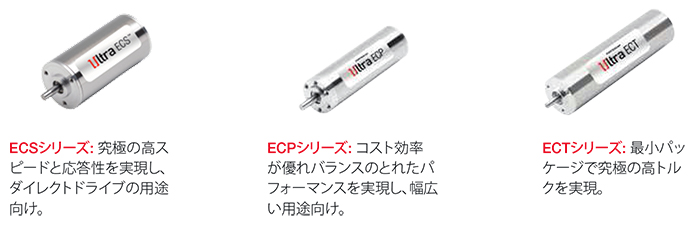

ECSシリーズ （究極の高スピード、応答性）
高スピード・高加速度のダイレクトドライブアプリケーション用モータ
動力学を考慮した設計を施しており、磁気回路の性能が高いうえに鉄損がきわめて小さいため、
たとえば直径22mmの「22ECS60」なら50,000rpmのときに連続180Wもの驚くべき機械出力が達成できます。
制振性に優れ、高度な温度モニタリング機能を組み込んだECSシリーズは、発熱が少なく、
ほぼ無音で振動の少ない動作を実現するように設計されました。

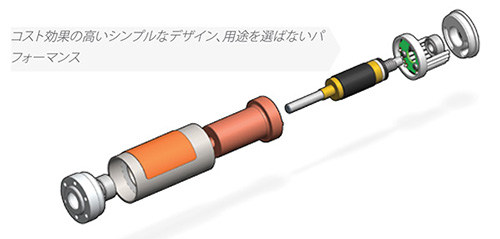

ECPシリーズ （用途を選ばない究極のパフォーマンス）
スピードとトルクのバランスがとれた2極モータ
ブラシレスモータに特に適した分野ですぐれたパフォーマンスを発揮します。コストの最適化を図ったこのモータは、ギヤボックスやエンコーダと相性がよく、同種の他社性モータとくらべて連続トルクは1.3倍、出力は2倍です。
しかも、ポルテスキャップのブラシレススロットレスモータではスムーズな動作と長寿命性にも妥協がありません。
ECTシリーズ （極小パッケージで究極の高トルク）
多極設計のECTシリーズは、はるかに大きなモータに迫るトルク性能を発揮します。
ギヤヘッドで通常使われる低速域全域で見ると、同じサイズの似たようなブラシレスDCモータに比べて、
連続トルクは最大で2倍に達します。
他社製の多極小型モータと較べても、ECTシリーズのトルクは1.2～2.5倍です。
負荷をかけたときの速度低下もECTシリーズのほうが少なくなります。
温度モニタリング機能を内蔵していますので、発熱の少ない動作が可能です。ギヤボックスやエンコーダとの相性にもすぐれています。
テクノロジー

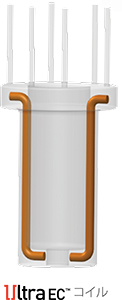

ポルテスキャップのUltra ECTMモータの核をなしているのが、ポルテスキャップならではのUコイルテクノロジー（特許取得済み）です。
これらの小型スロットレスブラシレスモータの並外れたパフォーマンスの鍵である新たなテクノロジーです。
他に類を見ないこのコイルを使えば、鉄損が相当減少するので、たとえば従来型のコイルを使った同寸法のモータに較べて1.3倍のトルクが発揮できます。
コイルの特徴
・直線巻
・インナーヘッドとアウターヘッド
・ワイヤのゆるみを防ぐ特殊な出力
・軸方向と径方向へのフォーミング
メリット
・高効率の銅巻線により、ジュール損を最小化
・最適なパッケージ寸法
・銅の有効体積がきわめて大きい
・コイルの信頼性が高い
・モータデザインに完璧に一体化
・幅広いトルク定数の実現が可能
直線銅巻線を採用

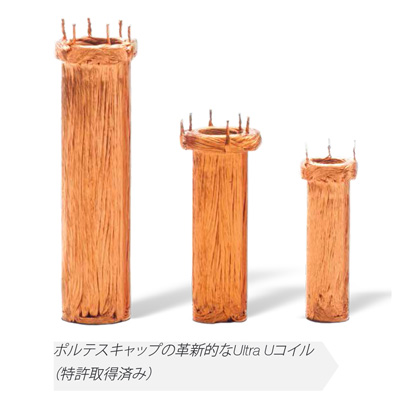

3種類とも、そのパフォーマンスはポルテスキャップならではの革新的なUltra Uコイルによるものです。
これが、Ulta ECTMモータの核をなしています。
Ultra Uコイルは、磁界の効果が最大限に活かせるよう、直線銅巻線（straight copper turn）を採用しました。コイルヘッドは、コンパクトなモータフレームに完全に一体化しています。
ジュール損と鉄損がきわめて小さく、それによってきわめて大きな出力が得られるので、求めている個々の性能特性を必要なフレーム寸法で実現することができます。そして当然のことながら、損失が極端に小さいということはそれだけ効率が高く、発熱の少ない動作が可能であるということです。
用途に適したモータ
カスタマイズオプション
ポルテスキャップ製品は、材質、シャフト、コネクタ、コイル、ギヤ、シールなどのカスタマイズが可能です。
試作は何度も繰り返すことができますので、個々のアプリケーション要件に適合したモータを短時間で開発できます。
主な諸元
| 品名 | 直径
(mm)
|
長さ
(mm) |

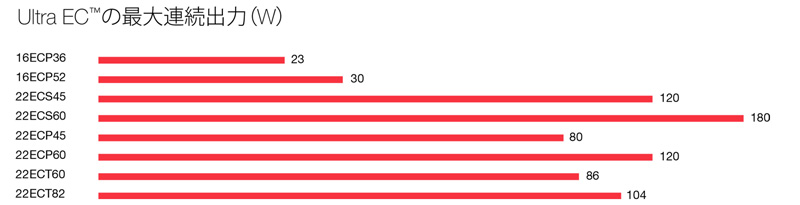

最大連続
機械出力
(W) |
最大連続
機械出力の
回転数(rpm) |

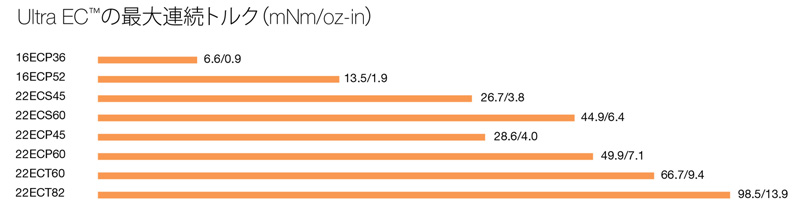

最大連続 トルク (mNm/oz-in)
|
モータ
レギュレーション
R/k2(103/Nms 代表的な数値) |
質量
(g) |
|---|---|---|---|---|---|---|---|
| 16ECP36 | 16 | 36 | 23 | 50,000 | 6.6/0.9 | 67.8 | 41 |
| 16ECP52 | 16 | 52 | 30 | 30,000 | 13.5/1.9 | 18.1 | 62 |
| 22ECS45 | 22 | 45 | 120 | 60,000 | 26.7/3.8 | 8.5 | 100 |
| 22ECS60 | 22 | 60 | 160 | 50,000 | 44.9/6.4 | 3.7 | 140 |
| 22ECP45 | 22 | 45 | 80 | 40,000 | 28.6/4.0 | 7.5 | 100 |
| 22ECP60 | 22 | 60 | 120 | 35,000 | 499.9/7.1 | 3.1 | 140 |
| 22ECT60 | 22 | 60 | 86 | 19,000 | 66.7/9.4 | 1.5 | 123 |
| 22ECT82 | 22 | 82 | 104 | 16,000 | 98.5/13.9 | 0.8 | 174 |
