PFC10-20R6

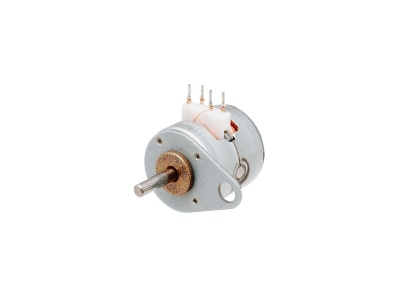

φ10型 PM2相ステッピングモーター 20ステップ コネクター仕様

PF（C）シリーズとして1967年にリリースして以来、お客様のニーズにお応えしながら高品質・高精度・高トルクを追求し続け、また実績のあるモーターです。
ローコストに位置決め制御が実現可能で便利です。

φ10型PM2相ステッピングモーター 20ステップ コネクター仕様
分解能：18度/step

基本回路図・結線図・型名

仕様

励磁方式   2-2
ステップ角度 ° 18
使用温度範囲 ℃ -10 ～ +50
絶縁区分   E
コイル名   R
コイル端電圧 V 2.7 ※1 ※2
巻線抵抗 Ω/φ 20
巻線インダクタンス mH/φ 3.2
ローター慣性 kg・m2 0.03×10-7
温度上昇 K 70
質量 g 5
減速機   無
巻線仕様   バイポーラ

※1　定格電圧以外でご使用される場合は、当社へお問い合わせ下さい。
※2　定電流駆動でご使用される場合は、こちらもご覧ください。

外形図

※クリックすると拡大します。

トルク特性

※プルイントルク、JL(負荷慣性) = 0(計算値)
※トルク特性は参考値です。保証値ではありません。
※クリックすると拡大します。

PFC10シリーズ

型番 ステップ角度（°） コイル端電圧(V) 巻線仕様
PFC10-20R6 18 2.7 バイポーラ
