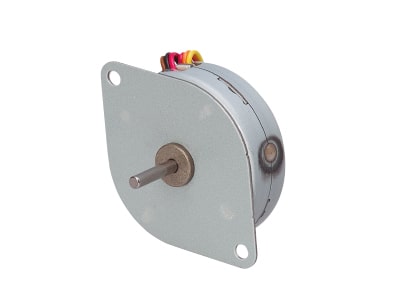

PF42T-96P4

φ42薄型 PM2相ステッピングモーター 96ステップ仕様

PF（C）シリーズとして1967年にリリースして以来、お客様のニーズにお応えしながら高品質・高精度・高トルクを追求し続け、また実績のあるモーターです。
ローコストに位置決め制御が実現可能で便利です。

φ42薄型PM2相ステッピングモーター 96ステップ仕様
分解能：3.75度/step

仕様

励磁方式		2-2
ステップ角度	°	3.75
角度誤差	%	±5
使用温度範囲	℃	-10 ～ +50
絶縁区分		E
コイル名		P
コイル端電圧	V	12 ※1 ※2
巻線抵抗	Ω/φ	64
巻線インダクタンス	mH/φ	52
ローター慣性	kg・m2	11.4×10-7
温度上昇	K	70
質量	g	105
減速機		有
巻線仕様		バイポーラ

※1　定格電圧以外でご使用される場合は、当社へお問い合わせ下さい。
※2　定電流駆動でご使用される場合は、こちらもご覧ください。
