PJP56T78A16

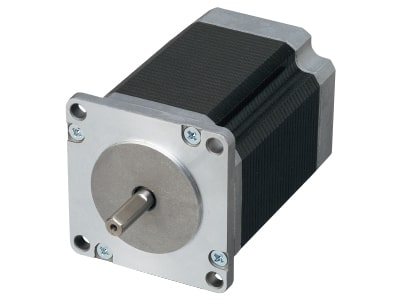

□56サイズ 2相ハイブリッド型ステッピングモーター

□56サイズの2相ハイブリッド型ステッピングモーター。2.0A/相。
高分解能・高トルクのハイブリッド型ステッピングモーターです。

PM型ステッピングモーターでは分解能やトルクが不足する場合に便利です。

仕様

相数		2
ステップ角度	deg. / step	1.8
ステップ角度誤差	%	±5
ステップ数		200
励磁方式		2-2
巻線仕様		ユニポーラ
定格電圧	V	4.50
定格電流	A/phase	2
巻線抵抗	Ω/phase	2.25
巻線抵抗値誤差	%	±10
巻線インダクタンス	mH/phase	4.1
最大静止トルク	mN･m	1300
ディテントトルク （参考値）	mN･m	-
ローター慣性	kg･m2	480×10-7
動作温度範囲	deg. C	-10 ～ +50
保存温度範囲	deg. C	-20 ～ +80
モーター外形サイズ	mm	56
質量	g	1000
モーター長さ	mm	78
絶縁区分		B
絶縁抵抗	MΩ	100
絶縁耐圧	VAC	500V,1min.
RoHS		対応
