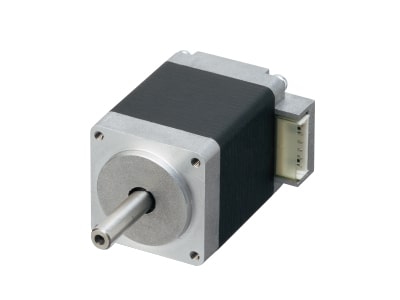

PJP28T40E16

□28サイズ 2相ハイブリッド型ステッピングモーター

□28サイズの2相ハイブリッド型ステッピングモーター。0.95A/相。
高分解能・高トルクのハイブリッド型ステッピングモーターです。

PM型ステッピングモーターでは分解能やトルクが不足する場合に便利です。

仕様

相数		2
ステップ角度	deg. / step	1.8
ステップ角度誤差	%	±5
ステップ数		200
励磁方式		2-2
巻線仕様		ユニポーラ
定格電圧	V	3.23
定格電流	A/phase	0.95
巻線抵抗	Ω/phase	3.4
巻線抵抗値誤差	%	±10
巻線インダクタンス	mH/phase	1.8
最大静止トルク	mN･m	60
ディテントトルク （参考値）	mN･m	4.5
ローター慣性	kg･m2	12×10-7
動作温度範囲	deg. C	-10 ～ +50
保存温度範囲	deg. C	-20 ～ +80
モーター外形サイズ	mm	28
質量	g	150
モーター長さ	mm	40
絶縁区分		B
絶縁抵抗	MΩ	100
絶縁耐圧	VAC	500V,1min.
RoHS		対応
