リニアステップ最小φ20型
リニアステップシリーズ に、新たな製品がラインナップ。
モーター外径：20mm
ねじピッチ：1.2mm
分解能：0.05mm/step
ストロークは、30mmと60mmの２種類をご用意。
分注・ピペット・ポンプ・ダンパー・ソレノイドやエアー機器からの置き換えなどにお使いいただけます。
仕様
| 相数 | 2 | |
|---|---|---|
| ステップ数 | 24 | |
| ねじリード | mm | 1.20 |
| 分解能 | mm | 0.050 |
| 有効ストローク | mm | 30 / 60 |
| 励磁方式 | 2-2 | |
| 巻線仕様 | バイポーラ | |
| 定格電圧（コイル端） | V | 5 ※1 |
| 巻線抵抗 | Ω/φ | 33±7% |
| 巻線インダクタンス | mH/φ | 12 |
| 温度上昇 | K | 70 |
| 動作温度範囲 | ℃ | -10 ～ +50 |
| モーター外径 | mm | 20 |
| 質量 | g | 31 |
| 絶縁区分 | E種（コイル許容温度） | |
| 絶縁抵抗 | MΩ | 100 |
| 絶縁耐圧 | VAC | 500V,1min. |
| 許容モーター温度 | ℃ | 80以下（ケース部） |
| RoHS | 対応 |
※1 定電流駆動でご使用される場合は、こちらもご覧ください。

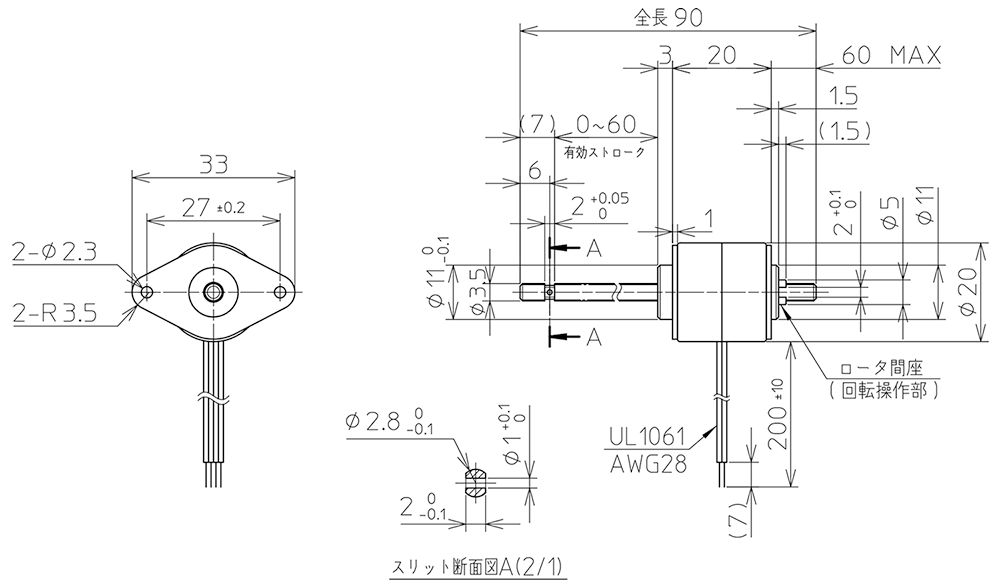

外形図
※クリックすると拡大します。
推力特性（プルアウト推力）
※トルク特性は参考値です。保証値ではありません。
※クリックすると拡大します。
【関連動画】リニアステップ [ PFL20 ] 分注デモ
PFL20シリーズ
| 型番 | 分解能(mm) | 定格電圧（コイル端）(V) | 巻線仕様 | ストローク長(mm) |
|---|---|---|---|---|
| PFL20-24Q4(048) | 0.020 | 5 | バイポーラ | 30 / 60 |
| PFL20-24Q4(120) | 0.050 | 5 | バイポーラ | 30 / 60 |
PM型リニアステップ ラインアップ
PFLシリーズ
