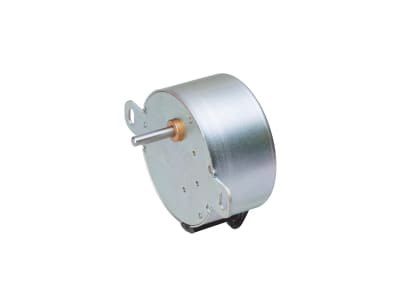

PTM-24AG200

Φ42サイズ 減速機付き 単方向シンクロナスモーター

Φ42サイズの高減速比ギヤ一体型の単方向シンクロナスモーター。
AC電源に同期して正確な回転数が得られる小型モーターです。

簡単な制御（通電オン/オフ）のみでモーターの制御が出来ます。ギヤ付きタイプは比較的ゆっくりとした回転を簡単に得られるので、小型の動力源としても便利にお使い頂けます。

きわめて正確な回転数のため、回転速度の安定性が重要な用途にお使い頂くと便利です。

仕様

回転方向		単方向（CWまたはCCW）
電圧	VAC	200
使用電圧範囲	%	±10
周波数	Hz	50,60
トルク@50Hz	mN･m	ギヤ比により変わります
トルク@60Hz	mN･m	ギヤ比により変わります
電流＠50Hz	mA	7
電流＠60Hz	mA	6.5
回転数@50Hz	rpm	ギヤ比により変わります
回転数@60Hz	rpm	ギヤ比により変わります
温度上昇@50Hz	K	40
温度上昇@60Hz	K	40
動作温度範囲	deg. C	-10 ～ +50
モーター外径	mm	42
質量	g	90
絶縁耐圧	VAC	1500V,1min.
RoHS		対応

トルク特性

回転数	定格トルク	減速比
rpm	mN・m	50Hz	60Hz
1/2	80	1/500	1/600
1/3	80	1/750	1/900
1/5	80	1/1250	1/1500
1/10	80	1/2500	1/3000
1/30	80	1/7500	1/9000
1/60	80	1/15000	1/18000
1/2 (rph)	80	1/30000	1/36000
1/24 (rph)	80	1/360000	1/432000
