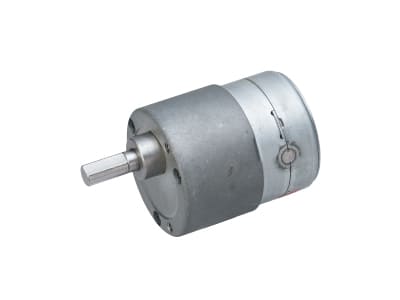

PTM-24MG

Φ35サイズ 減速機付きシンクロナスモーター

Φ35サイズのシンクロナスモーター。
回転数:250/300RPM（50Hz/60Hz）コンデンサー付属。
AC電源に同期して正確な回転数が得られる小型モーターです。

簡単な制御（通電オン/オフ、回転方向の切り替え）のみでモーターの制御が出来ます。ギヤ付きタイプは比較的ゆっくりとした回転を簡単に得られるので、小型の動力源としても便利にお使い頂けます。
きわめて正確な回転数のため、回転速度の安定性が重要な用途にお使い頂くと便利です。

モーターのスペックは製品ページをご覧ください。

トルク特性

回転数	定格トルク (mN・m)		減速比				L寸法 （ギヤ長さ）
rpm	50Hz	60Hz	50Hz	回転方向	60Hz	回転方向	mm
60	-	40	-	-	1/5	CW信号でCW	19.5
30	-	80	-	-	1/10	CW信号でCW	19.5
20	-	96	-	-	1/15	CW信号でCCW	19.5
10	150	190	1/25	CW信号でCCW	1/30	CW信号でCCW	19.5
5	245	300※	1/50	CW信号でCW	1/60	CW信号でCW	21.7
4	-	300※	-	-	1/75	CW信号でCW	21.7
3	-	300※	-	-	1/100	CW信号でCW	21.7
2	400	600※	1/125	CW信号でCCW	1/150	CW信号でCCW	23.8
1	600※	600※	1/250	CW信号でCCW	1/300	CW信号でCCW	23.8

※の付いた値は常用ギヤ強度で規制した値です。
常用ギヤ強度以上の負荷を加えないでください。
