フレームレスBLDCモーターとは、ハウジングやシャフトなしで設計された高トルクのダイレクトドライブモーターです。
これらのモーターは、モーションコントロールへのユニークなアプローチを提供し、このアプローチによりエンジニアの方々の描く、理想的なメカ構造に直接インテグレートすることができます。
フレームレスBLDCモーター採用により、ロボット、医療機器、産業オートメーションなど、小型・軽量で強力なモーションソリューションを必要とするアプリケーションで最適に機能します。

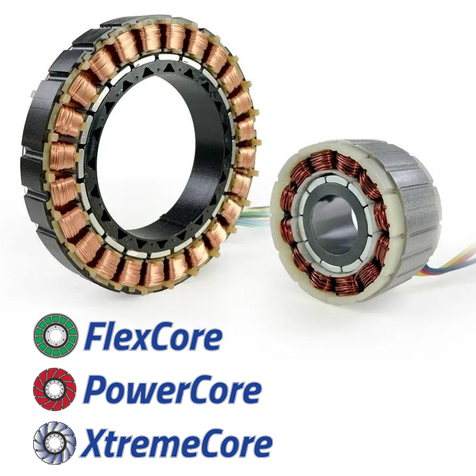

Lin Engineeringのフレームレスモーターは、外径40mmから160mmまで幅広く対応しています。
フレームレスモーター取付ガイドも用意しておりますので、ご活用くださいませ。
お客様の仕様、予算に合わせ、低電圧仕様、巻線の最適化、部材変更、形状カスタムデザインも行います。
カタログにない仕様に関してもぜひご相談ください。
日本パルスモーターはLin Engineering社製品の日本代理店です。
仕様・ラインアップ

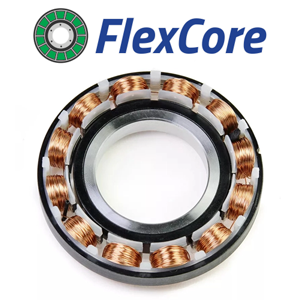

FlexCore モーターは、バランスのとれた性能を実現するコストパフォーマンスを意識した設計が特徴となっており、信頼性と効率性に優れた動作を必要とするアプリケーションに最適です。
安定性と一貫した出力を実現するように設計されたこれらのモーターは、品質や耐久性を犠牲にすることなく、効率の高いソリューションを提供します。
・外径サイズ40～137mm
・最大10Nmのピークトルク
・最大5000 RPMの速度
・バランスの取れたコストパフォーマンス
| Frame Size | 40 mm | 60 mm | 70 mm | 77 mm | 100 mm | 127 mm | 137 mm |
|---|---|---|---|---|---|---|---|
| Stack Lengths (mm) |
25 | 25 | 7.1 | 28 | 7 | 7.1 | 17 |
| Cont. Torque (Nm) | 0.23 - 0.60 | 0.6 | 0.18 | 2.12 | 0.9 | 1.00 | 5.00 |
| Peak Torque (Nm) | 0.43 - 1.06 | 1.2 | 0.41 | 4.24 | 2.7 | 2.10 | 10.00 |
| Rated Speed (RPM) | 3820 - 4890 | 3400 | 520 - 5000 | 3000 | 570 | 1280 - 2525 | 425 |
| Rated Power (W) | 30 - 122 | 213 | 35 | 665 | 53 | 57 | 86 |
| Rated Voltage (VDC) | 18 - 96 | 48 - 96 | 24 - 96 | 48 | 72 | 48 - 96 | 120 |
| Rated Current (A) | 5.2 | 3.3 - 5.2 | 1.62 | 15.7 | 1.25 | 1.26 - 5.06 | 1.78 |
| LINENGINEERING社のページが開きます | 詳細 | 詳細 | 詳細 | 詳細 | 詳細 | 詳細 | 詳細 |

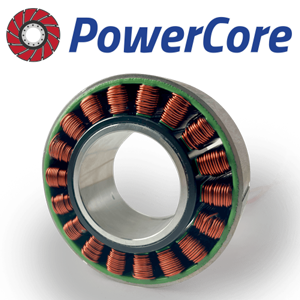

PowerCoreモーターは高性能アプリケーション向けに設計され、卓越した出力密度と効率を実現します。
コンパクトなスペースで最大限の出力が得られるように設計されたこれらのモーターは、要求の厳しいアプリケーションに対し、信頼性の高い高出力ソリューションを提供します。
・外径50～115mmサイズ
・最大17.5Nmのピークトルク
・最高回転数4,800 RPM
・高電力密度
・高効率
・低い温度上昇
| Frame Size | 50 mm | 60 mm | 68 mm | 76 mm | 85 mm | 94 mm | 115 mm |
|---|---|---|---|---|---|---|---|
| Stack Lengths(mm) | 8.2 - 26.3 | 8.2 - 26.3 | 8.2 - 26.3 | 8.2 - 26.3 | 8.2 - 26.3 | 8.2 - 26.3 | 8.2 - 26.3 |
| Cont. Torque (Nm) | 0.27 - 0.64 | 0.45 - 0.96 | 0.63 - 1.54 | 0.89 - 2.06 | 1.21 - 2.69 | 1.58 - 3.67 | 1.9 - 6.03 |
| Peak Torque (Nm) | 0.59 - 1.73 | 1.15 - 3.42 | 1.69 - 4.78 | 2.54 - 7.44 | 3.32 - 8.37 | 4.23 - 10.33 | 5.93 - 17.46 |
| Rated Speed (RPM) | 2150 - 4800 | 1511 - 3566 | 1204 - 3441 | 1050 - 3073 | 893 - 2668 | 1019 - 2992 | 2024 - 3387 |
| Rated Power (W) | 23 - 45 | 30 - 51 | 40 - 71 | 44 - 79 | 49 - 82 | 57 - 103 | 74 - 125 |
| Rated Voltage (VDC) | 48 | 48 | 48 | 48 | 48 | 48 | 48 |
| Rated Current (A) | 2.11 - 2.8 | 2.99 - 3.77 | 4.27 - 4.59 | 4.96 - 5.26 | 5.48 - 5.88 | 8.53 - 8.53 | 15.04 - 26.72 |
| Motor Constant (Nm/√W) |
0.06 - 0.13 | 0.11 - 0.22 | 0.14 - 0.29 | 0.18 - 0.37 | 0.22 - 0.47 | 0.26 - 0.57 | 0.36 - 0.82 |
| LINENGINEERING社の ページが開きます |
詳細 | 詳細 | 詳細 | 詳細 | 詳細 | 詳細 | 詳細 |

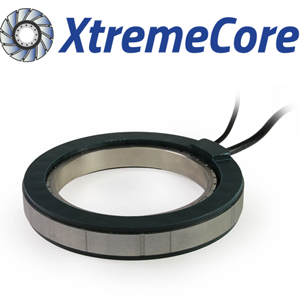

XtremeCoreモーターは、トルクと性能の業界基準を満たす、妥協のないパワーを提供します。最も要求の厳しい用途向けに設計されたこれらのモーターは、最大出力が不可欠な場合に頑丈で、信頼性の高いソリューションを提供します。
・外径60～160mmサイズ
・最大30Nmのトルク
・最高回転数2,700 RPM
・フレームレスBLDCでは最大出力密度のラインナップ
| Frame Size | 60 mm | 85 mm | 160 mm |
|---|---|---|---|
| Stack Lengths (mm) | 8 - 26 | 8 - 26 | 8 - 30 |
| Cont. Torque (Nm) | 0.51 - 1.13 | 1.40 - 3.15 | 4.10 - 16.20 |
| Peak Torque (Nm) | 1.00 - 2.30 | 3.38 - 30.57 | 7.00 - 29.00 |
| Max Speed (RPM) | 1700 - 2700 | 1900 - 2700 | 150 - 2145 |
| Rated Power (W) | 64 - 142 | 234 - 409 | 255 - 1124 |
| Rated Voltage (VDC) | 24 | 24 | 24 |
| Rated Current (A) | 8.8 - 11.49 | 10.96 - 14.5 | 4.3 - 10.0 |
| Motor Constant (Nm/√W) | 0.10 - 0.22 | 0.24 - 0.53 | 0.45 - 1.25 |
| LINENGINEERING社のページが開きます | 詳細 | 詳細 | 詳細 |
