2相バイポーラ定電流
・バイポーラ定電流、1.2A/相 (max)
・マイクロステップ 1/16
・W60×D50×H30 (単位：mm) の小型サイズ
・出力電流はロータリーＳＷで簡単設定
・発熱防止のオートカレントダウン機能
・用途：機器組込、実験・評価用に対応
仕様
| 入力電圧 | DC12V-10％ ～ DC24V+10％ 容量：2A ヒューズ付き | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 制御方式 | バイポーラ定電流 | ||||||||||||
| 励磁方式 | 2相励磁 (FULL) 、1-2相励磁 (HALF) 、W1-2相励磁 (1/4)、4W1-2相励磁 (1/16) | ||||||||||||
| 出力電流 | 0.11A～1.20A／相 16段階 (ロータリスイッチ設定) | ||||||||||||
| オートカレントダウン | 25/50/75％ (スイッチ設定) | ||||||||||||
| 入力信号 | 動作指令パルス (CW／CCW or CLK／DIR) 、モーター励磁ON／OFF、 オートカレントダウン有効／無効 ：フォトカプラー入力 |
||||||||||||
| 出力信号 | 相励磁状態 ：フォトカプラー出力 |
||||||||||||
| 使用温度範囲 | 0～50℃ | ||||||||||||
| 使用湿度範囲 | 0～80％RH (結露なきこと) | ||||||||||||
| 保存温度範囲 | -10～60℃ | ||||||||||||
| 環境対応 | RoHS指令：2011/65/EU (2015/863/EU 含まない) | ||||||||||||
| 外形寸法 | W60×D50×H30 (単位：mm) | ||||||||||||
| 重量 | 40g | ||||||||||||
| 冷却方式 | 自然冷却 | ||||||||||||
| 付属品 |
|

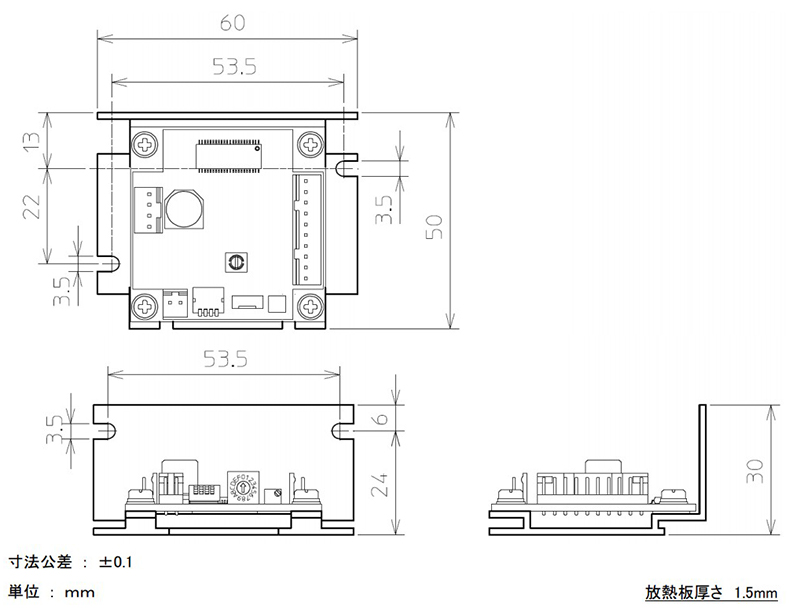

外形図
※クリックすると拡大します。
資料ダウンロード
アクセサリー
| 品名 | 品番 | 説明 |
| AD1431用ケーブルセット | 3110-002012 | 別売にてCN1-3用のケーブル（長さ300mm）を用意しております。 |
| AD1431 (ドライバー+ケーブル) | 3110-002016 | ドライバーとケーブルをセットにしてご用命いただけます。 |
カシメ工具 無料貸出サービス
コンタクト用のカシメ工具を無料でお貸しいたします。
ご希望の方は、お問合せよりご連絡ください。
カシメ工具 (日本航空電子)
CT150-1-ILG AWG#28～#26用
