2相ユニポーラ定電圧ドライバー
・ユニポーラ定電圧、1.1A/相
・W70×D49×H15 (単位：mm) の小型サイズ
・用途：機器組込、実験・評価用に対応
仕様
| 入力電圧 | 制御電源：DC5V±5％ モータ電源：DC5V～30V | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 制御方式 | ユニポーラ定電圧 | ||||||||||||
| 励磁方式 | 2相励磁 (FULL) 、1-2相励磁 (HALF) 内部設定及び外部入力による | ||||||||||||
| 最大出力電流 | 1.1A／相 (連続) | ||||||||||||
| 入力信号 | 動作指令パルス (CW／CCW or CLK／DIR) ：TTL入力 励磁方式切替 (H：2 相励磁 (FULL) 、L：1-2相励磁 (HALF) ) 励磁ON/OFF |
||||||||||||
| 使用温度範囲 | 0～50℃ | ||||||||||||
| 使用湿度範囲 | 0～80％RH (結露なきこと) | ||||||||||||
| 保存温度範囲 | -10～60℃ | ||||||||||||
| 環境対応 | RoHS指令：2011/65/EU (2015/863/EU 含まない) | ||||||||||||
| 外形寸法 | W70×D49×H15 (単位：mm) | ||||||||||||
| 重量 | 20g | ||||||||||||
| 冷却方式 | 自然冷却 | ||||||||||||
| 付属品 |
|

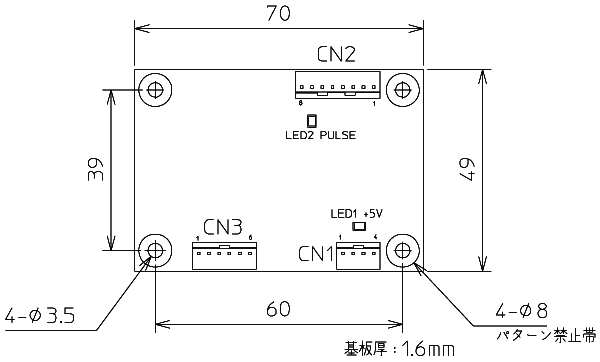

外形図
※クリックすると拡大します。
資料ダウンロード
アクセサリー
| 品名 | 品番 | 説明 |
| AD1111/1131用ケーブルセット | 3110-002010 | 別売にてCN1-3用のケーブル（長さ300mm）を用意しております。 |
| AD1131 (ドライバー+ケーブル) | 3110-002017 | ドライバとケーブルをセットにしてご用命いただけます。 |
カシメ工具 無料貸出サービス
コンタクト用のカシメ工具を無料でお貸しいたします。
ご希望の方は、お問合せよりご連絡ください。
カシメ工具 (日本航空電子)
CT150-1-ILG AWG#28～#26用
