一般産業装置向け、ドライバー ＋ モーターの一体型商品
（SI様、マシンビルダー様向け）
※右 Yコネクタ製品は販売準備中
特徴
■ オールインワン

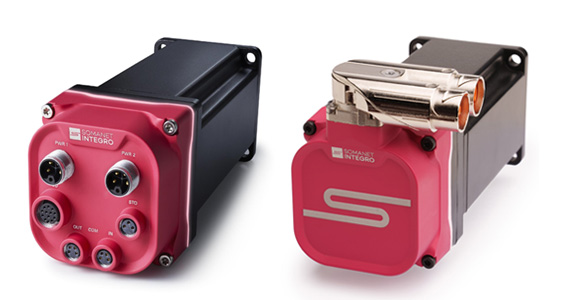

ACTILINK-Sはモーター、サーボドライブ、バッテリーレスのマルチターンエンコーダ一体型製品です。

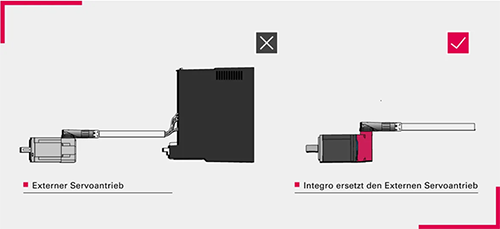

■ 省スペース
従来の制御盤と比較して、制御盤内の設置スペース、配線が大幅に削減されます。
Actilink-Sは従来のサーボモーターと同じ設置スペースしか必要としません。
■ 信頼性向上
省配線化により信頼性の向上につながります。
■ シンプル
配線、組み立て、保守の大幅な簡素化が図れます。
■ バッテリーレスエンコーダ搭載
バッテリレスマルチターンエンコーダを内蔵。
装置のセンサーを少なくできます。
■ ネットワーク対応
EtherCAT, EtherNet/IP, PROFINETに対応。
様々なコントローラに対応できます。
仕様・ラインアップ
| 特徴 | ACTILINK-S 60 | ACTILINK-S 80 |
| Supported motors | 3-phase PMSM | |
| DC bus voltage | 24-60V | |
| Rated current | 20A RMS | 40A RMS |
| Peak current | 60A RMS | 120A RMS |
| DC current max continuous | 15A | 30A |
| Motor flange sizes (typical) | 60mm | 80mm |
ACTILINK-S C LINE ブレーキ無し
| Model Number(MPN) | Flange | Torque Rated | Torque Peak | Rated Speed | Motor Length | Wattage |
|---|---|---|---|---|---|---|
| ASC1-061A-0K | 60 mm | 0.6 Nm | 2.5 Nm | 3000 rpm | 104 mm | 200 W |
| ASC1-062A-0K | 60 mm | 1.3 Nm | 5 Nm | 3000 rpm | 121 mm | 400 W |
| ASC1-063A-0K | 60 mm | 1.9 Nm | 8 Nm | 3000 rpm | 141 mm | 600 W |
| ASC1-081A-0K | 80 mm | 2.4 Nm | 9.5 Nm | 3000 rpm | 124 mm | 750 W |
| ASC1-082A-0K | 80 mm | 3.2 Nm | 13 Nm | 3000 rpm | 137 mm | 1000 W |
ACTILINK-S C LINE ブレーキ有り
| Model Number(MPN) | Flange | Torque Rated | Torque Peak | Rated Speed | Motor Length | Wattage |
|---|---|---|---|---|---|---|
| ASC1-061A-BK | 60 mm | 0.6 Nm | 2.5 Nm | 3000 rpm | 133 mm | 200 W |
| ASC1-062A-BK | 60 mm | 1.3 Nm | 5 Nm | 3000 rpm | 150 mm | 400 W |
| ASC1-063A-BK | 60 mm | 1.9 Nm | 8 Nm | 3000 rpm | 170 mm | 600 W |
| ASC1-081A-BK | 80 mm | 2.4 Nm | 9.5 Nm | 3000 rpm | 157 mm | 750 W |
| ASC1-082A-BK | 80 mm | 3.2 Nm | 13 Nm | 3000 rpm | 170 mm | 1000 W |
機能安全規格に準拠
下記、機能安全に対応しております。
EN ISO 13849-1:2023 (up to Cat3, Ple)
IEC 61508-1:2010 (up to SIL3)
IEC 61508-2:2010 (up to SIL3)
IEC 61508-3:2010 (up to SIL3)
EN 61800-5-2:2017 (up to SIL3)
EN ISO 13849-1:2023 (up to Cat3, Ple)
IEC 61508-1:2010 (up to SIL3)
IEC 61508-2:2010 (up to SIL3)
IEC 61508-3:2010 (up to SIL3)
EN 61800-5-2:2017 (up to SIL3)

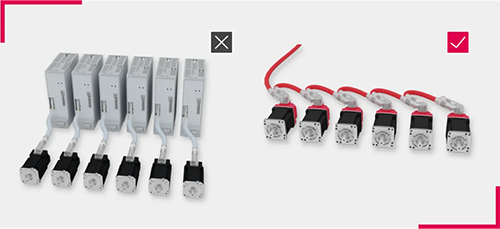

省配線化
省配線化でスペースを大幅に節約！
設置工数も大幅に節約し、装置の小型化を実現！
I-TecコネクターとY-Tecコネクターならば、 どちらでも300度回転させることができます
設置工数も大幅に節約し、装置の小型化を実現！
I-TecコネクターとY-Tecコネクターならば、 どちらでも300度回転させることができます
通信インターフェース
・EtherCAT
・EtherNet/IP
・PROFI NET
に対応

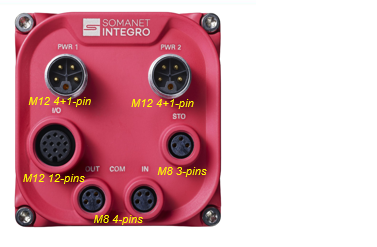

ISOコネクター
M8 or M12選択可能 (I/O)
Metric: IP65対応

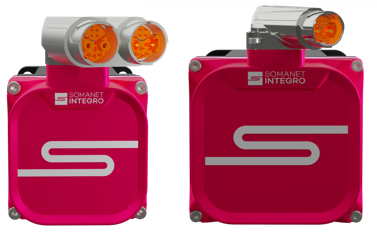

Y- / I- Tech or Hybrid コネクター
I-Tec/ Y-Tec: IP67対応
製品オプション
| GPIO | ・2 x AIN or BiSS/SSI/AB相ｲﾝｸﾘﾒﾝﾀﾙ･ｴﾝｺｰﾀﾞ+1 x DI (1Mhzまで) + 2 x DIOs + 24V出力 ・2 x DIs + 24V出力 |
| エンコーダー | ・12bit、14bit設定も可、 ※22bitは準備中 （※通常品は18bitシングルターン設定です） ・アブソリュート・マルチターン (バッテリーレス）の設定も可 |
| インターフェイス | ・EtherCAT、EtherNet/IP、PROFINET |
| Integro メトリックオプションケーブル | ・パワーケーブル 1.5m Open Leads ・STOケーブル 1.0m Open Leads ・フィールドバスケーブル 2.0m ・ハイブリッド標準ケーブル 2.0m Open leads ・ハイブリッド（Daisy Chain）ケーブル 2.0m |
