ブレーキ付 取付角寸法□60mm
取付角寸法□60mm
ステーター部長さ3種類47mm、56mm、85mmを用意
個々にブレーキをオプションで取り付けることができます。
ブレーキは位置保持に使用ください。
モーターとドライバーのセットでお求めください。
仕様
| モーター型式 | PSM-60S-BK | PSM-60M-BK | PSM-60L-BK | |
|---|---|---|---|---|
| 電磁ブレーキ仕様 | 動作方法 | 無励磁動作型 | ||
| 電源 (V) | DC24V ±10% | |||
| 定格電流 (A) | 0.27A ±10% | |||
| 消費電力 (W) | 6.6 | |||
| 静摩擦トルク (N・m) | 0.7 | |||
| 重量 (g) | 1150 | 1350 | 1960 | |
| 許容オーバーハング荷重 (N) ※モーター軸先端からの距離 |
3mm | 70 | ||
| 8mm | 87 | |||
| 13mm | 114 | |||
| ローター慣性モーメント(kg･m²) | 265×10-7 | 515×10-7 | 715×10-7 | |
外形図

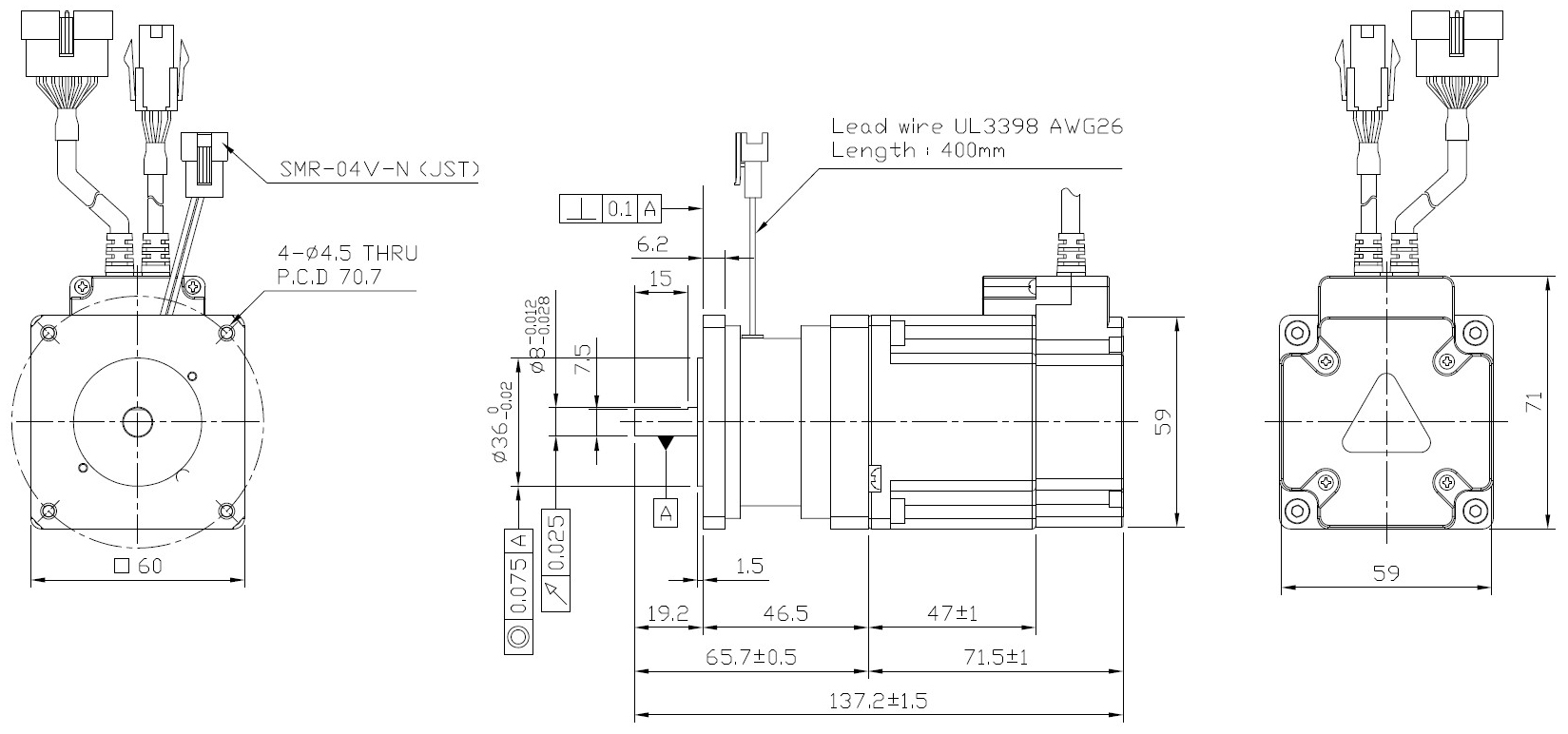

PSM-60S-BK
※クリックすると拡大します。

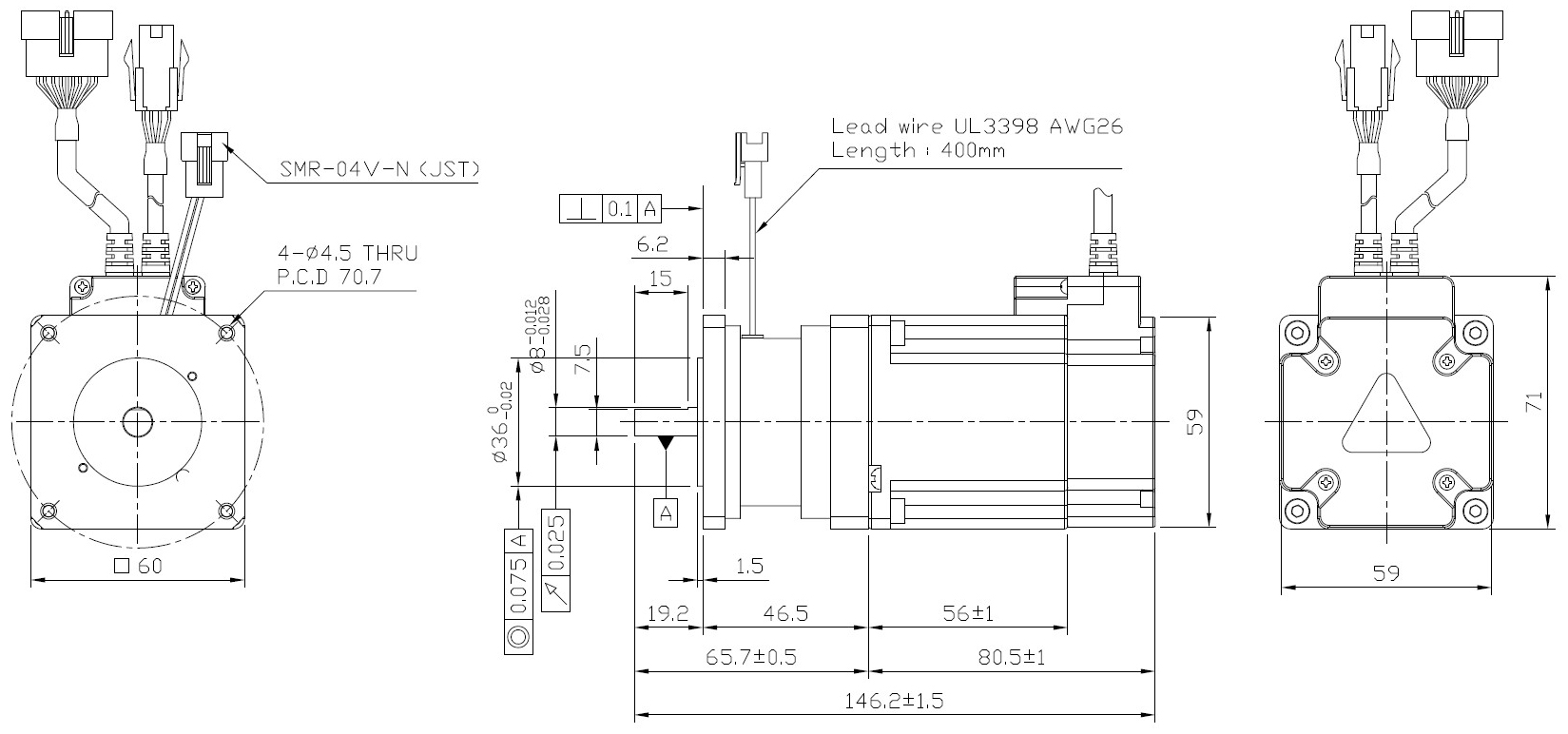

PSM-60M-BK
※クリックすると拡大します。

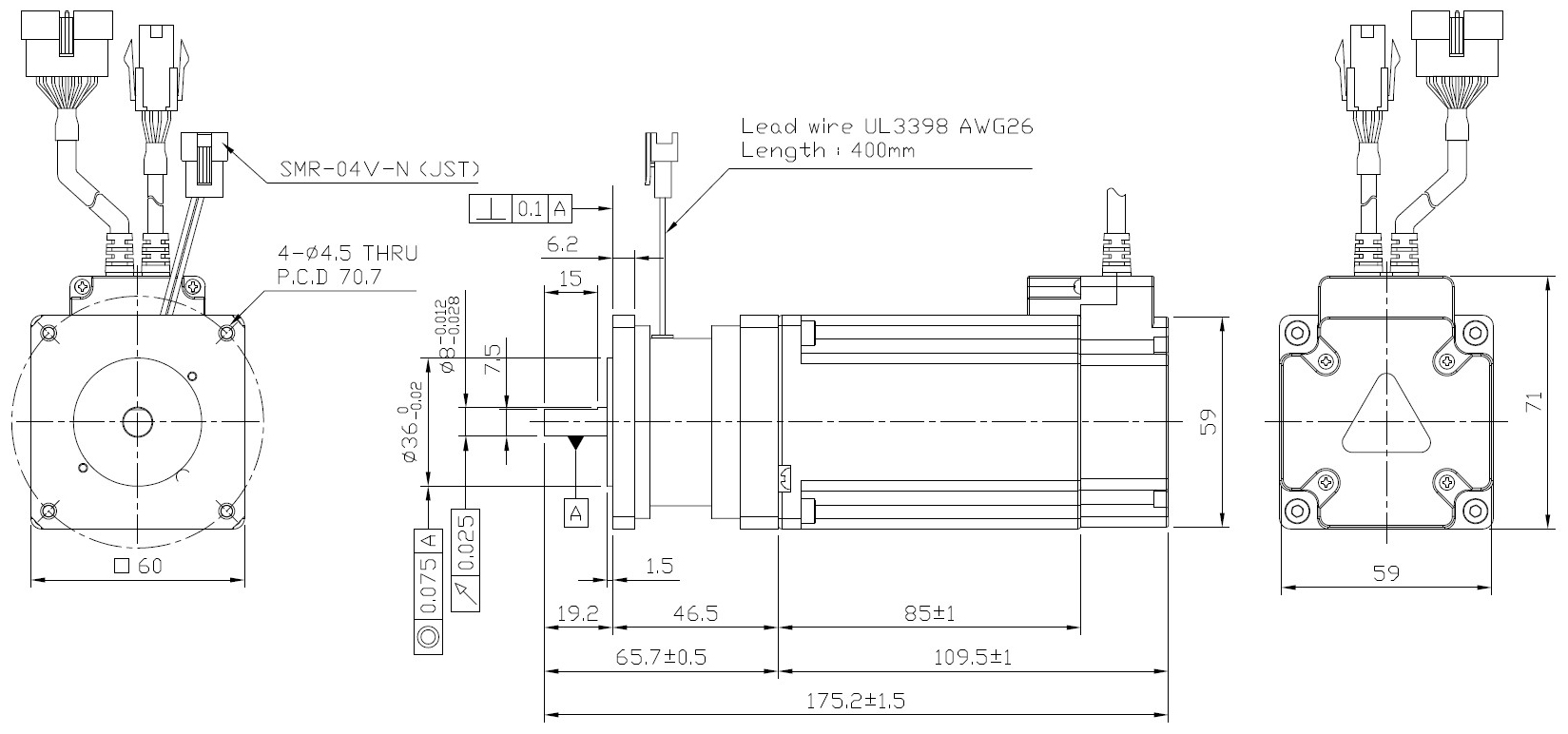

PSM-60L-BK
※クリックすると拡大します。
