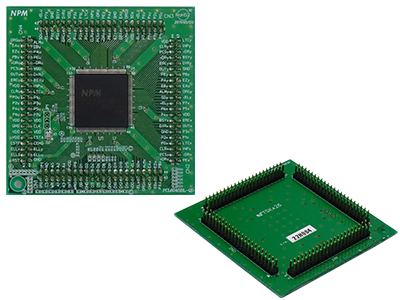

PCL6045BL-QD は、パルスコントロールLSI「PCL6045BL」のQFP 176pin 全てのピンをDIP 2.54mm ピッチへ変換するボードです。
標準発振器 19.6608MHz など必要最小限の周辺部品を実装しており、製品への組み込み前にユニバーサル基板へ実装してPCL6045BLの全機能を評価いただけます。
仕様
| 型式 | PCL6045BL-QD |
|---|---|
| 実装LSI | PCL6045BL ＊仕様詳細は製品情報、取扱説明書をご参照ください |
| 入力電圧 | DC 3.3V ±0.3V 電流190mA（標準発振時、参考値） |
| 基準クロック | 標準19.6608MHz （Max. 20MHz） |
| CPUインターフェース | 8/16ビットパラレル |
| 制御軸数 | 4 |
| 使用温度範囲（℃） | 0 ～ +50 |
| 使用周囲湿度（%RH） | 80%RH 以下（結露なきこと） |
| 保存温度範囲（℃） | −20 ～ +70 |
| 寸法（mm） | W84 × D84 × H11.9 |
| 重量（g） | 43 |
| 適合指令 | RoHS指令 2011/65/EU（2015/863/EU 含む） |

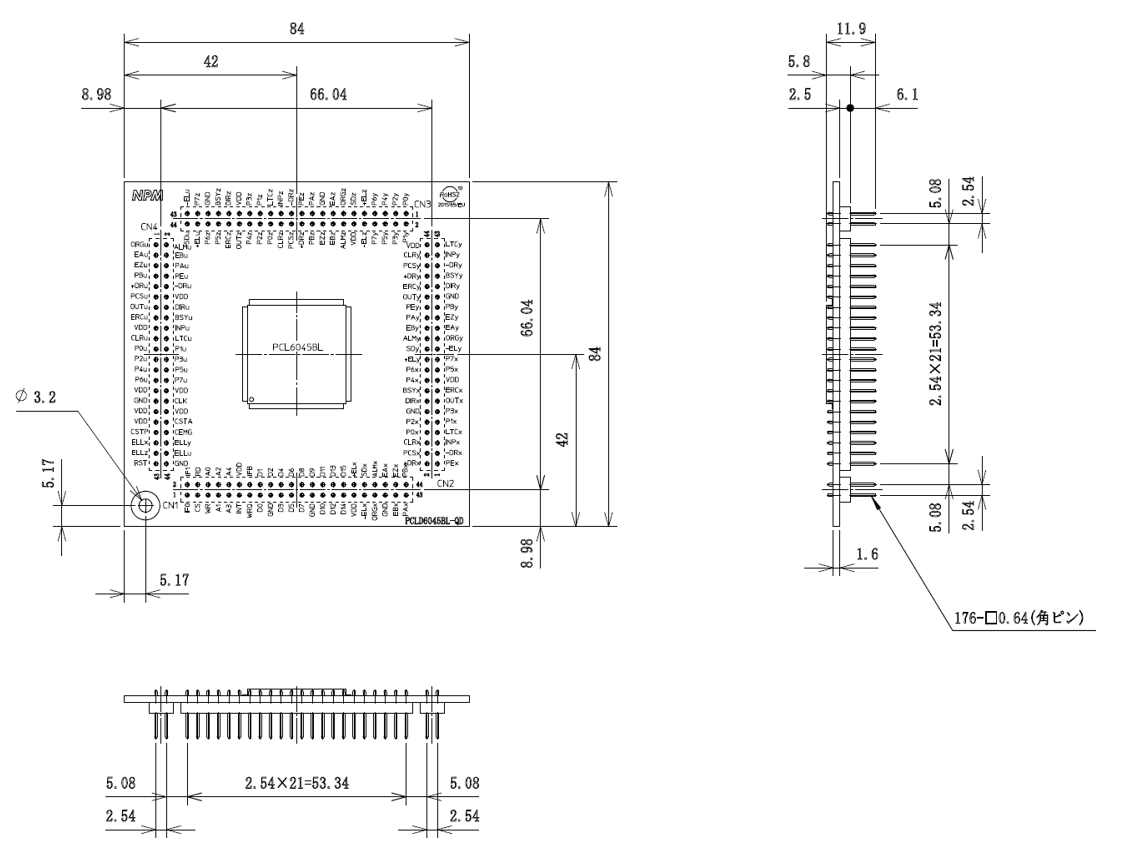

外形図
単位（mm）
