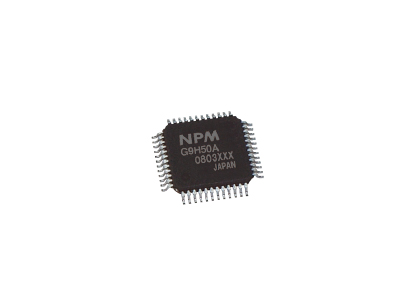

HUB機能LSI
Motionnet通信ラインの任意の場所に挿入することができ、Motionnetの本数を増やす時
に便利です。５本の通信ライン分岐が可能です。
信号の歪除去、反射波の修正、通信ラインの延長などにも使用可能です。
G9H50Aは、G9H50の耐ノイズ性を向上させたバージョンアップ製品です。
G9H50とは形状、端子配置とも完全互換ですので、そのまま置き換えができます。
特長
・7×7ｍｍ（モールド部）の小型パッケージ
・通信ラインの分岐（５本の通信ラインを制御)
・通信ライン上のノイズ除去
・通信ラインの信号波形修正（歪み・反射波形の修正）
・通信距離の延長
Motionnetの仕様
| 基準クロック [MHz] | 40、又は、80 |
|---|---|
| 伝送速度 [Mbps] | 2.5、5、10、又は、20 ※1 |
| I/O通信時間 [µs] | 15.1 / ローカルLSI（伝送速度20 Mbps時） ※2 |
| 通信インターフェース | RS-485、及び、パルストランス ※3 |
| 通信ケーブルの種類 | 専用ケーブル、又は、LANケーブル（カテゴリー5相当以上） |
| 通信ケーブルの長さ [m] | 100（最長）、0.6（最短） ※4 |
| 通信ケーブルの総延長 [m/line] | 100 |
| 接続方式 | マルチドロップ |
| ローカルLSI接続数 | 最多64局 |
※1 伝送速度は、「SPD0」端子と「SPD1」端子で選択します。
1つの「Motionnet®」でご使用になる全てのLSIの伝送速度は同じでなければなりません。
※2 伝送速度が20 Mbpsのとき、最多64局のネットワークで、I/O通信周期は1 ms以下（966.4 μs）です。
※3 パルストランスを使用したシステムを推奨します。
※4 「ローカルLSI」を繋ぐ通信ケーブルの長さが0.6 mよりも短い場合、同じ基板上の多段接続回路を検討してください。
G9H50Aの仕様
| デバイスタイプ | Motionnet HUB用LSI |
|---|---|
| パッケージ種類 | 48pin QFP |
| パッケージサイズ[mm] | 7×7（モールド部） |
| 使用温度範囲 [℃] | -40～+85 |
| 保存温度範囲 [℃] | -65～+150 |
| ローカルデバイス接続可能数 | 64 Max. |
| 適合指令 | RoHS指令 2011/65/EU (EU)2015/863含む |
