負荷変動検出機能付　2相ステッピングモーター用ドライバー

掲載されている写真やデータはあくまで試作段階の内容です。
予告なく変更になる可能性がございますので、ご理解のほどお願い申し上げます。最新情報のご確認は弊社までお問合せください。

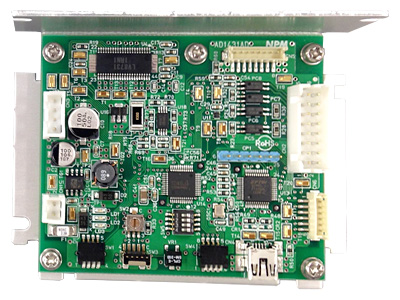

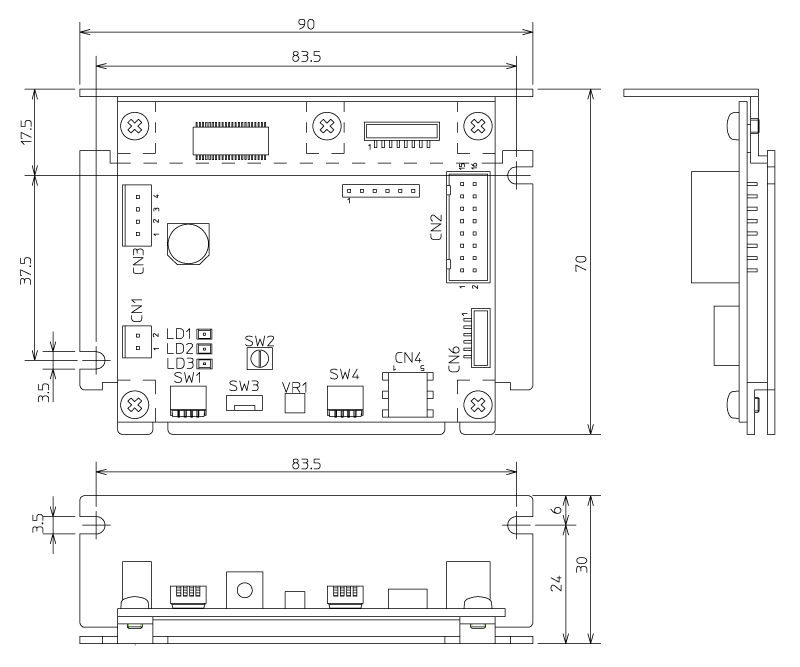

製品名：AD1431AD

搭載CPUによりモーターの負荷変動を検出し、アラーム信号出力が可能です。
※一定速度時、ステッピングモータの異常検出を安価に構成したいお客様に最適なステッピングモータドライバです。

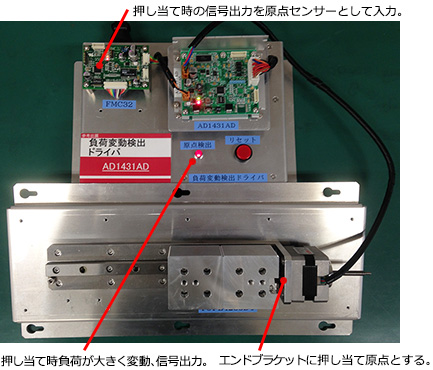

当社リニアステップ（直動型ステッピングモーター）駆動時に、押し当て原点検出機能として利用可能です。

・可動部をエンドブラケットに押し当てると大きく負荷が変動
・ドライバーはこの負荷の変化を検出しコントローラーに信号を送信
・これをコントローラーは原点センサー代わりに使用し原点復帰を完了

当社の直動型ステッピングモータ（リニアステップ）と組み合わせるのが最適です。

＜リニアアステップの特長＞

基本仕様	適用モーター	2相バイポーラ型
	駆動方式	定電流駆動
	励磁シーケンス（マイクロステップ）	2相(FULL)　1-2相(HALF)　W1-2相(1/4)　4W1-2相(1/16)
	駆動電流	0.11A～1.20A／相　*1
	モーター駆動電圧	DC12V -10%～DC24V +10%
	入力信号	I/F：フォトカプラ信号名：MOT, ACD, ADEB, ARST
	出力信号	I/F：フォトカプラ信号名：EORG, ALM (ON：異常有り/OFF：異常無し)
機能	動作指令パルス	2パルス方式（CW/CCW）　　1パルス方式(CLK/DIR）　*2
	オートカレントダウン機能	パルス入力停止後,約0.1sで自動的に出力電流を減少　*3
	励磁ON/OFF機能	信号入力でモータ励磁ON/OFFが設定できます
	励磁シーケンス選択	マイクロステップ駆動分解能を選択できます *4

*1：ロータリーSWで,16段階設定可能
*2：基板上のSWにて選択できます
*3：SWにて25%/50%/75%の電流に設定可能
*4：基板上のSWで変更可能です
