セット製品特集

日本パルスモーターでは、モータ製品からコントローラ、ドライバの制御製品まで幅広くラインナップしています。
モーションコントロールの総合メーカーだから出来るセット製品をご提案します。
もちろん、1セットからのお問合せでも対応可能です。

こんな方にオススメ

「メカの事は分かるんだけど、プログラミングとか電気関係の事は苦手。」
「最適なコントローラ、ドライバをどうやって選んだらいいのか分からない・・・」


セット製品ならモータの性能を十分に引き出せる最適な組み合わせになっていますので、
電気系の知識に自信がない人でも安心。これでもう迷う必要はありません。
開発試作に、趣味の工作に手軽にステッピングモータを使ってみてください。

直動モータセット

リニアPMモータ定電圧セット(ユニポーラφ25)

直径25mmのPM直動モータ。
簡単に直動動作をさせたいならこちら。
(回り止め機構付きあり)

モータ ネジピッチ ストローク
PFCL25-48C4(048) 0.48mm 30mm
PFCL25-48C4C(048) 0.48mm 19mm
ドライバ・コントローラ
MCH-5U

リニアPMモータ定電圧セット(ユニポーラφ35)

直径35mmタイプ。
Φ25に比べると推力アップが見込めます。

モータ ネジピッチ ストローク
PFL35T-48C4(048) 0.48mm 30mm
ドライバ・コントローラ
MCH-5U

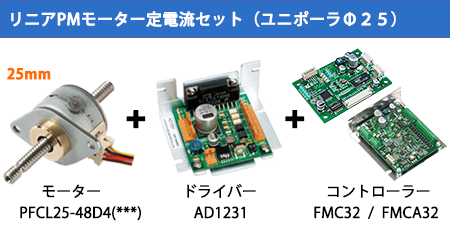

リニアPMモータ定電流セット(ユニポーラφ25)

定電圧セットに比べ高速運転・マイクロステップ動作も可能です。

モータ ネジピッチ ストローク
PFCL25-48D4(048) 0.48mm 30mm
PFCL25-48D4(096) 0.96mm
PFCL25-48D4(120) 1.2mm
ドライバ コントローラ
AD1231 MCH-5U 又は MCH-5B

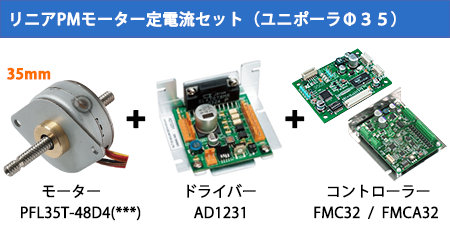

リニアPMモータ定電流セット(ユニポーラφ35)

定電圧セットに比べ高速運転・マイクロステップ動作も可能です。

モータ ネジピッチ ストローク
PFL35T-48D4(048) 0.48mm 30mm
PFL35T-48D4(096) 0.96mm
PFL35T-48D4(120) 1.2mm
ドライバ コントローラ
AD1231 MCH-5U 又は MCH-5B

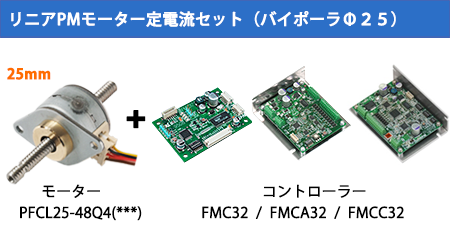

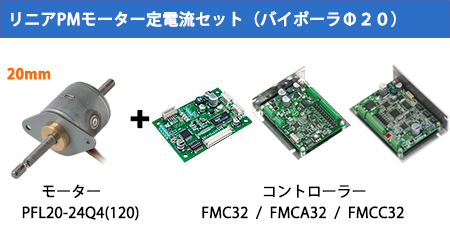

リニアPMモータ定電流セット(バイポーラφ25)

ユニポーラに比べ低速域での推力アップが見込めます。

モータ ネジピッチ ストローク
PFCL25-48Q4(048) 0.48mm 30mm
PFCL25-48Q4(096) 0.96mm
PFCL25-48Q4(120) 1.2mm
ドライバ コントローラ
AD1431 MCH-5U 又は MCH-5B

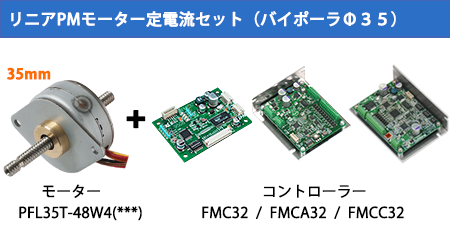

リニアPMモータ定電流セット(バイポーラφ35)

ユニポーラに比べ低速域での推力アップが見込めます。

モータ ネジピッチ ストローク
PFL35T-48W4(048) 0.48mm 30mm
PFL35T-48W4(096) 0.96mm
PFL35T-48W4(120) 1.2mm
ドライバ コントローラ
AD1431 MCH-5U 又は MCH-5B

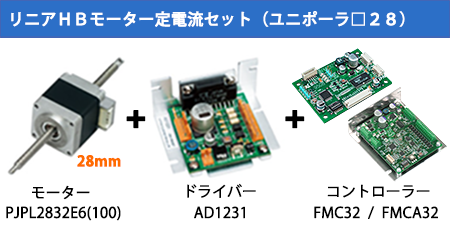

リニアHBモータ定電流セット(ユニポーラ□25)

ハイブリット型の直動タイプモータ。
PM型に比べ高分解能・高推力。

モータ ネジピッチ ストローク
PJPL2832E6(100) 1.0mm 40mm
ドライバ コントローラ
AD1231 MCH-5U 又は MCH-5B

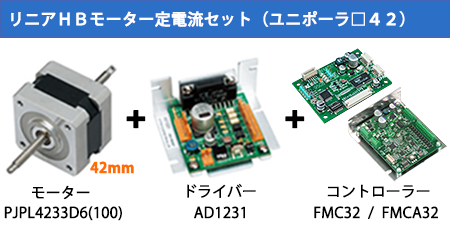

リニアHBモータ定電流セット(ユニポーラ□42)

外形を42mmとし、28mmタイプより高推力。

モータ ネジピッチ ストローク
PJPL4233D6(100) 1.0mm 40mm
ドライバ コントローラ
AD1231 MCH-5U 又は MCH-5B

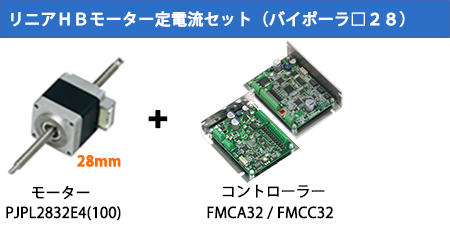

リニアHBモータ定電流セット(バイポーラ□28)

ハイブリット型の直動タイプモータ。PM型に比べ高分解能・高推力。
ユニポーラに比べ低速域での推力アップが見込めます。

モータ ネジピッチ ストローク
PJPL2832E4(100) 1.0mm 40mm
ドライバ コントローラ
AD1431 MCH-5U 又は MCH-5B

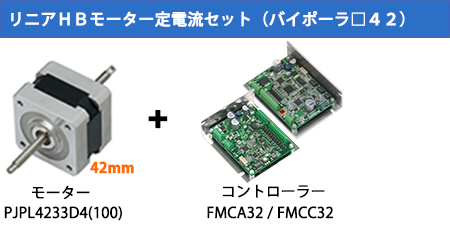

リニアHBモータ定電流セット(バイポーラ□42)

外形を42mmとし、28mmタイプより高推力。

モータ ネジピッチ ストローク
PJPL4233D4(100) 1.0mm 40mm
ドライバ コントローラ
AD1431 MCH-5U 又は MCH-5B

※上記のセット以外にも多彩な組み合わせが可能です。より詳細な組み合わせを知りたい方は、「適応製品一覧表」をご覧ください。
※AD1231 及び AD1431との結線で便利に使える「カシメ工具無料貸出サービス」もご利用下さい。
※AD1231 及び AD1431を使用する場合は別途電源が必要となります。

回転モータセット

ロータリーPMモータセット(φ25)

PM型ステッピングモータを回すなら、このセットがおすすめです。

モータ ドライバ・コントローラ
PF25-48C1 MCH-5U
モータサイズ 電圧 ステップ角度 参考トルク
φ25 DC12V 7.5° 4mN・m
(at 250pps)

ロータリーPMモータセット(φ42)

直径42mmと少し大きくなるかわりに、トルクアップ。

モータ ドライバ・コントローラ
PF42-48C1 MCH-5U
モータサイズ 電圧 ステップ角度 参考トルク
φ42 DC12V 7.5° 15mN・m
(at 250pps)

ロータリーHBモータセット(□28)

高精度・高トルクのハイブリッド型ステッピングモータを使用。

モータ ドライバ コントローラ
PJP28T40E16 AD1231 MCH-5U
モータサイズ 電流 ステップ角度 参考トルク
□28 0.95A 1.8° 45mN・m
(at 1000pps)

ロータリーHBモータセット(□42)

外形を42mmとし、さらに高いトルクを必要とする方に。

モータ ドライバ コントローラ
PJP42T40D16 AD1231 MCH-5U
モータサイズ 電流 ステップ角度 参考トルク
□42 1.2A 1.8° 170mN・m
(at 2500pps)

※上記のセット以外にも多彩な組み合わせが可能です。より詳細な組み合わせを知りたい方は、「適応製品一覧表」をご覧ください。
※AD1231との結線で便利に使える「カシメ工具無料貸出サービス」もご利用下さい。
※AD1231を使用する場合は別途電源が必要となります。
