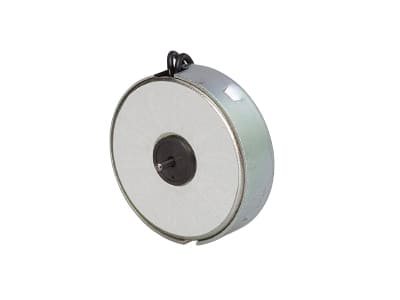

PTM-24B200

Φ35サイズ 単方向シンクロナスモーター

Φ35サイズの単方向シンクロナスモーター。
取り付けバンド固定タイプ。回転数:250/300RPM(50Hz/60Hz)
AC電源に同期して正確な回転数が得られる小型モーターです。

簡単な制御(通電オン/オフ)のみでモーターの制御が出来ます。ギヤ付きタイプは比較的ゆっくりとした回転を簡単に得られるので、小型の動力源としても便利にお使い頂けます。

きわめて正確な回転数のため、回転速度の安定性が重要な用途にお使い頂くと便利です。

本製品の減速機情報は下記シリーズをご覧ください。

仕様

回転方向   単方向(CWまたはCCW)
電圧 VAC 200
使用電圧範囲 % ±10
周波数 Hz 50,60
トルク@50Hz mN・m 0.5
トルク@60Hz mN・m 0.5
電流@50Hz mA 7
電流@60Hz mA 6.5
回転数@50Hz rpm 250
回転数@60Hz rpm 300
温度上昇@50Hz K 30
温度上昇@60Hz K 40
動作温度範囲 deg. C -10 ~ +50
モーター外径 mm 35
質量 g 35
絶縁耐圧 VAC 1500V,1min.
減速機
RoHS   対応

外形図

※クリックすると拡大します。

PTM-24Bシリーズ

型番 定格電圧 (VAC) 回転数 (rpm) 定格トルク(mN・m)
PTM-24B12 12 50Hz 250
60Hz 300
50Hz 0.5
60Hz 0.5
PTM-24B24 24 50Hz 250
60Hz 300
50Hz 0.5
60Hz 0.5
PTM-24B100 100 50Hz 250
60Hz 300
50Hz 0.5
60Hz 0.5
PTM-24B200 200 50Hz 250
60Hz 300
50Hz 0.5
60Hz 0.5
