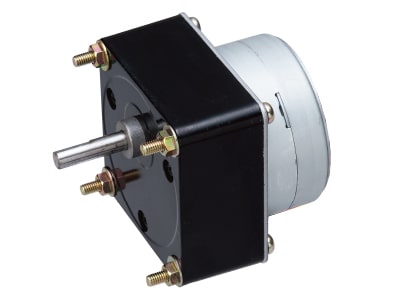

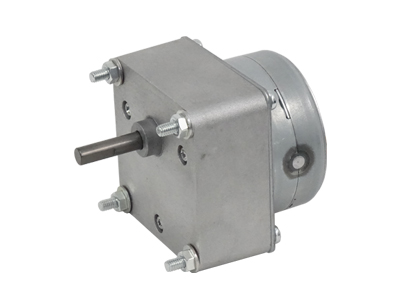

減速機付 PFC55H

φ55ハイトルク型 減速機付きステッピングモーター

PF(C)シリーズとして1967年にリリースして以来、
お客様のニーズにお応えしながら高品質・高精度・高トルクを追求し続け、また実績のあるモーターです。
ローコストに位置決め制御が実現可能で便利です。

モーターのスペックは製品ページをご覧ください。

減速比情報

ギヤ比 6/25 1/5 3/25 1/10 2/25 1/15 3/50 1/20
常用ギヤ強度 (mN・m) 400
破壊ギヤ強度 (mN・m) 1200
回転方向 CW信号でCW
バックラッシュ(°) 3
ギヤ比 1/25 1/30 1/50 1/60
常用ギヤ強度 (mN・m) 700
破壊ギヤ強度 (mN・m) 2100
回転方向 CW信号でCCW
バックラッシュ(°) 3
ギヤ比 2/125 1/75 3/250 1/100 1/125 1/150 1/250 1/300
常用ギヤ強度 (mN・m) 1000
破壊ギヤ強度 (mN・m) 3000
回転方向 CW信号でCW
バックラッシュ(°) 3

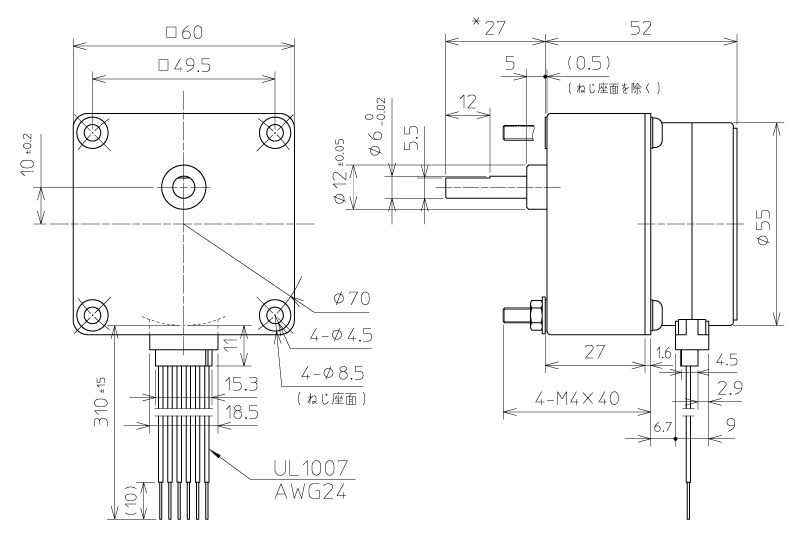

外形図

※クリックすると拡大します。
