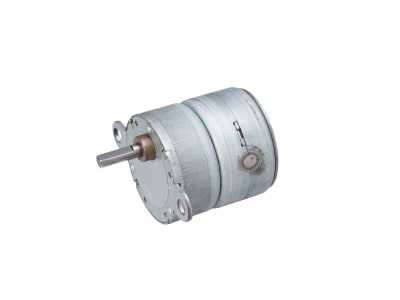

減速機付 PF(C)25

φ25 減速機付きステッピングモーター

PF（C）シリーズとして1967年にリリースして以来、
お客様のニーズにお応えしながら高品質・高精度・高トルクを追求し続け、また実績のあるモーターです。
ローコストに位置決め制御が実現可能で便利です。

モーターのスペックは製品ページをご覧ください。

減速比情報

減速比 6/25 1/5 3/25 1/10
常用ギヤ強度 (mN・m) 20
破壊ギヤ強度(mN・m) 60
回転方向 CW信号でCW
バックラッシュ（°） 7
減速比 2/25 1/15 3/50 1/20
常用ギヤ強度 (mN・m) 50
破壊ギヤ強度(mN・m) 150
回転方向 CW信号でCCW
バックラッシュ（°） 7
減速比 1/25 1/30 1/50 1/60 2/125 1/75
常用ギヤ強度 (mN・m) 70
破壊ギヤ強度(mN・m) 210
回転方向 CW信号でCW
バックラッシュ（°） 7
減速比 1/100 1/120 1/125 1/150 1/200 1/250 1/300
常用ギヤ強度 (mN・m) 100
破壊ギヤ強度(mN・m) 300
回転方向 CW信号でCCW
バックラッシュ（°） 7

外形図

※クリックすると拡大します。
