PF35T-48D4

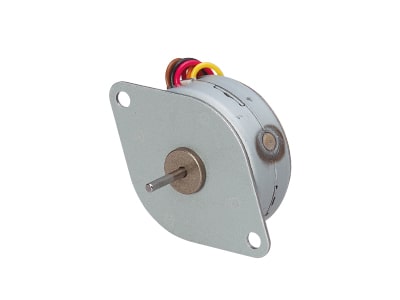

φ35薄型 PM2相ステッピングモーター 48ステップ仕様

PF(C)シリーズとして1967年にリリースして以来、お客様のニーズにお応えしながら高品質・高精度・高トルクを追求し続け、また実績のあるモーターです。
ローコストに位置決め制御が実現可能で便利です。

φ35薄型PM2相ステッピングモーター 48ステップ仕様
分解能:7.5度/step

仕様

励磁方式   2-2
ステップ角度 ° 7.5
角度誤差 % ±5
使用温度範囲 -10 ~ +50
絶縁区分   E
コイル名   D
コイル端電圧 V 5 ※1 ※2
巻線抵抗 Ω/φ 12
巻線インダクタンス mH/φ 4.8
ローター慣性 kg・m2 2.4×10-7
温度上昇 K 70
質量 g 77
減速機
巻線仕様   ユニポーラ

※1 定格電圧以外でご使用される場合は、当社へお問い合わせ下さい。
※2 定電流駆動でご使用される場合は、こちらもご覧ください。

外形図

※クリックすると拡大します。

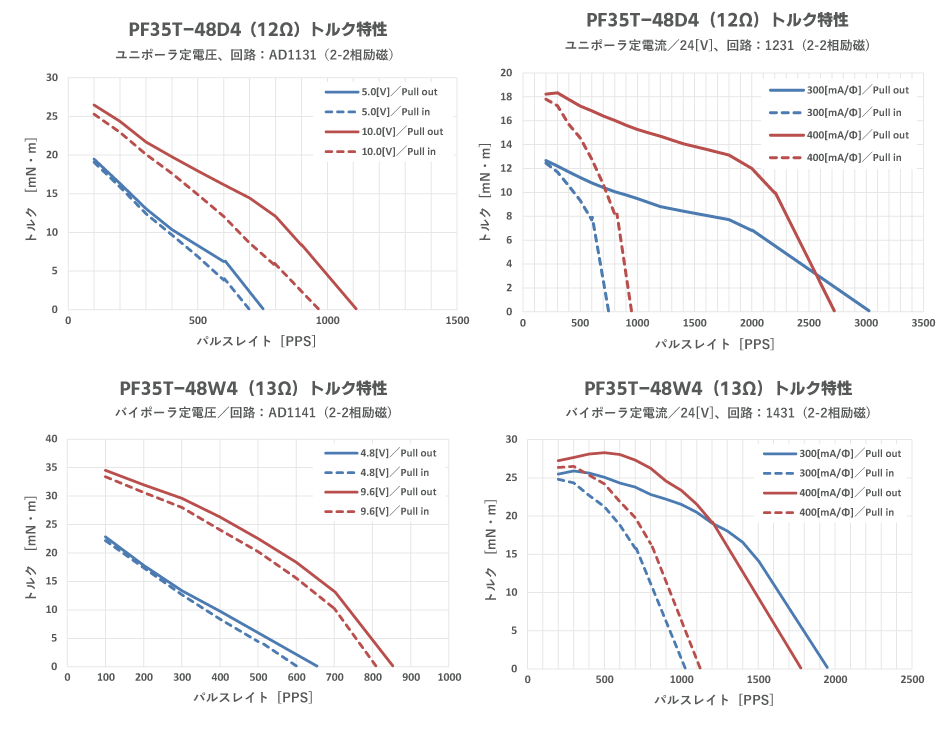

トルク特性

※トルク特性は参考値です。保証値ではありません。
※クリックすると拡大します。

PF35Tシリーズ

型番 ステップ角度(°) コイル端電圧(V) 巻線仕様
PF35T-48B1 7.5 23.7 ユニポーラ
PF35T-48B4 7.5 23.7 ユニポーラ
PF35T-48C1 7.5 10.4 ユニポーラ
PF35T-48C4 7.5 10.4 ユニポーラ
PF35T-48D1 7.5 5 ユニポーラ
PF35T-48D4 7.5 5 ユニポーラ
PF35T-48W4 7.5 4.8 バイポーラ
PF35T-48W1 7.5 4.8 バイポーラ
PF35T-48R1 7.5 11.4 バイポーラ
PF35T-48R4 7.5 11.4 バイポーラ
