単軸スライダー（SLPシリーズ）

効率よく推力を得られるシャフトモーターを採用した、扱いやすい 1軸スライダーです。(重ねてXYステージで使用可能)
ハイデンハイン社の高精度リニアスケールを採用し高精度な位置決めが可能です。
回転型モーターとボールネジを使用するタイプに比べ、スライダーをダイレクト駆動･フルクローズ制御の為､バックラッシュなしの高精度な高応答性を実現しています。（開発･製造元 株式会社ジイエムシーヒルストン）

別途サーボドライバーが必要です。原点リミットセンサー付。

製品概要

単軸スライダー ラインアップ

SLPシリーズ

高速・高効率・高精度位置決めが可能なシャフトモーターを採用した、扱いやすい 1軸スライダー。

SLP15シリーズ

型番 可動子数 定格推力 (N) 加速推力 (N) ストローク長 (mm) 定格電流 (Arms) 加速電流 (Arms)
SLP-15S 1 17 90 100 ～ 1300 (100mm間隔) 0.51 2.7
SLP-15D 2 17 90 100 ～ 1200 (100mm間隔) 0.51 2.7

SLP25シリーズ

型番 可動子数 定格推力 (N) 加速推力 (N) ストローク長 (mm) 定格電流 (Arms) 加速電流 (Arms)
SLP-25S 1 80 340 200 ～ 1200 (100mm間隔) 1.2 5.1
SLP-25D 2 80 340 200 ～ 1000 (100mm間隔) 1.2 5.1

SLP35シリーズ

型番 可動子数 定格推力 (N) 加速推力 (N) ストローク長 (mm) 定格電流 (Arms) 加速電流 (Arms)
SLP-35S 1 185 970 300 ～ 1200 (100mm間隔) 2.7 14.4
SLP-35D 2 185 970 300 ～ 900 (100mm間隔) 2.7 14.4

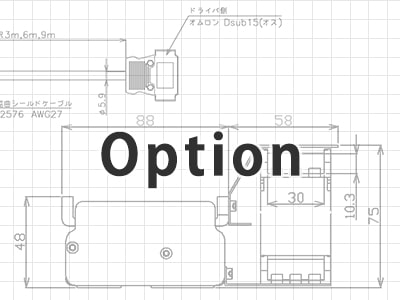

オプション

オプションとして、ケーブル、ケーブルベア、X-Yテーブル用 直交治具プレート。

オプション品

ケーブル
ケーブルベア
X-Yテーブル用 直交治具プレート
