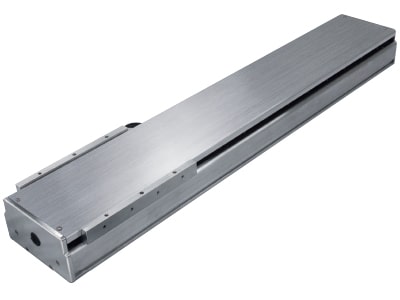

SLP-25S

シングルスライダータイプ

・ストローク200mm~1200mm
・エンコーダー分解能0.001mm
・定格推力80N(ピーク推力340N)

精密・高速リニア駆動、ロングストロークを簡単に実現できるユニット型の単軸ステージ。
生産ラインで高速搬送が必要な制御や その他、ボールねじを採用している機構の置き換え用途で高速応答、高精度位置決めが必要な場面、メンテ性の向上等で能力を発揮します。

仕様

分解能 mm 0.001 (HEIDENHAIN LIDA279)
定格推力 N 80
加速推力※1 N 340
定格電流※2 Arms 1.2
加速電流※1 Arms 5.1
最大加速度※3 G 3.5
最大速度※3※4 m/s 3.0
繰返し位置決め精度 COUNT ±1
最大可搬重量 (水平) kg 30
最大可搬重量 (壁掛) kg 15
有効ストローク長※5 mm 200 ~ 1200 (100mm間隔)
使用周囲温度 0~40
使用周囲湿度 % 20~80(結露なきこと)
保存温度 -20~60

※1 加速推力はドライバーにより変化します。
※2 コイル表面の昇温が110Kとなる実効電流値です。
※3 搭載荷重、運転仕様によって達成できない場合があります。
※4 ストロークによっては達成できない場合があります。
※5 記載内容にないストロークについてはお問合せください。

外形図

SLP25シリーズ

型番 可動子数 定格推力 (N) 加速推力 (N) ストローク長 (mm) 定格電流 (Arms) 加速電流 (Arms)
SLP-25S 1 80 340 200 ~ 1200 (100mm間隔) 1.2 5.1
SLP-25D 2 80 340 200 ~ 1000 (100mm間隔) 1.2 5.1
