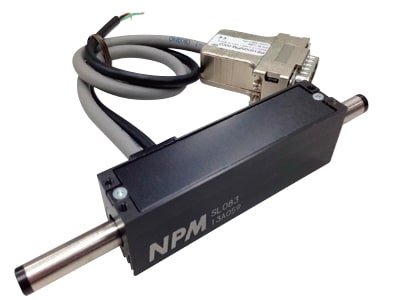

SX060D

φ6シャフト Baby Shaftモデル

従来のリニアモーターとは違うシンプルで多彩な特徴・性能を持ったリニアシャフトモーターです。

・ 高速動作 (タクトアップ)
・ 高精度位置決め (フルクローズド制御)
・ 圧倒的な速度安定性
・ 高速整定 (ハイレスポンス)
・ 形状的にボールねじ機構のリプレイスがしやすい
・ 1本のシャフトでマルチ駆動可能
・ 1台のドライバーで複数の同期パラレル駆動が可能
・ 非接触型のモーターなので、耐久性が優れている (保守費用の軽減)
・ 低発塵
・ 水・油・コンタミ・粉塵などの悪環境にも使用可能
・ 音が大変静か

仕様

仕様 定格推力 [N] 1.0
加速推力 [N] 4.1
定格電流 [Arms] 0.5
加速電流 [Arms] 2.1
可動子 長さ A[mm] 34
断面 B [mm] 15±0.3
質量 [kg] 0.023
取付ピッチ P [mm] 28.6
P1 [mm] 8±0.3
取付ねじ   4-M2.5x3.5
穴径 D1 [mm] 7.0
ギャップ G [mm] 0.5
シャフト シャフト径 D [mm] 6±0.2
ストローク S [mm] ~200
ストローク(S)
対支持部長さ(L2)
S [mm] ~200
L2 [mm] 10

※検討中のモデルです。スペックは変更の可能性があります。

外形図

SX060シリーズ

型番 シャフト径 (D [mm]) 定格推力 (N) 加速推力 (N) 定格電流 (Arms) 加速電流 (Arms)
SX060D 6±0.2 1.0 4.1 0.5 2.1
SX060T 6±0.2 1.5 6.2 0.5 2.1
SX060Q 6±0.2 2.1 8.3 0.5 2.1
