掲載されている写真やデータはあくまで試作段階の内容です。
予告なく変更になる可能性がございますので、ご理解のほどお願い申し上げます。最新情報のご確認は弊社までお問合せください。
予告なく変更になる可能性がございますので、ご理解のほどお願い申し上げます。最新情報のご確認は弊社までお問合せください。

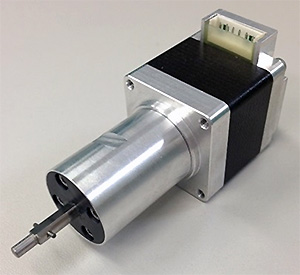

回り止め内蔵型のキャプティブタイプ
直動型ＨＢステッピングモーターＰＪＰＬ２８シリーズに回り止め機構を内蔵させました。
◆従来品のＰＭ型リニアステップキャプティブタイプ（回り止め内蔵型）では推力が足らない、
◆リニアガイドなどの回り止めの取付がちょっと面倒。
◆回り止めを取り付けるスペースが無い。
などという方にオススメします。
仕様（暫定）
| 分解能（送り量） | 0.005mm |
|---|---|
| ねじリード | 1mm |
| 1回転ステップ数 | 200 |
| 最大ストローク | 25mm |
| 推力 | 40N程度 |
| ねじタイプ | 転造すべりねじ 研削すべりねじ |
| 繰り返し位置決め精度 | 18μm （研削すべりねじのみ） |
| ロストモーション | 13μm （研削すべりねじのみ） |
